集电通快断型1206 50A一次性贴片保险丝详细规格参数及应用

    目前常用一次性贴片保险丝封装有0402、0603、1206、2410等，集电通品牌一次性贴片系列有0456、1032、1245这几个大体积封装。下面我们来了解常用的快断型1206一次性贴片保险丝信息规格参数以及其应用。

快赢v8    集电通快断型1206 50A一次性贴片保险丝对应型号为JFC1206-2500FS，其中JF表示JDT fuse，集电通品牌名；C表示Ceramic，陶瓷体；1206表示1206系列；2500表示电流大小为50A；F表示fast acting，快断型；S表示SMD贴片型保险丝。该料号电流值50A的大电流。分段能力能为200A@32Vdc,200A@24Vdc；标称冷电阻为0.7mΩ，典型压降值为95mV，典型热能值I²T为260A²S，丝印为50。

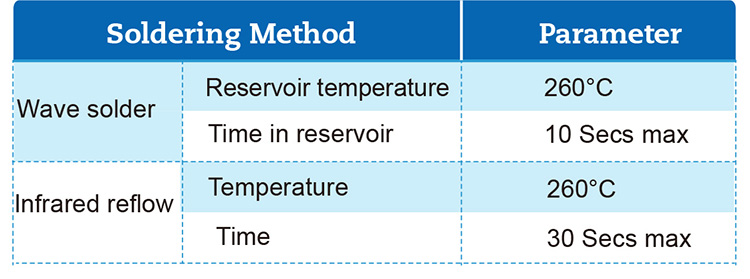

    快断型的1206一次性贴片保险丝主要运用于电源、可充电池 、马达、电动机等领域，此类保险丝最显著的特点是的当回路发生过电流是，能够快速熔断，属于一次性正极断开，同时能够兼容回流焊跟波峰焊两种焊接方式，采用的是陶瓷和玻璃的设计结构，无铅、无卤的环保材料制作。焊接方式及对应条件要求如下图所示：

    快断型1206 50A一次性贴片保险丝电气特性：

快赢v8    当回路电流为50A额定电流时，保险丝至少能维持4个小时不熔断，当回路电流为额定电流的3.5倍即175A时，保险丝在5秒内发生熔断。

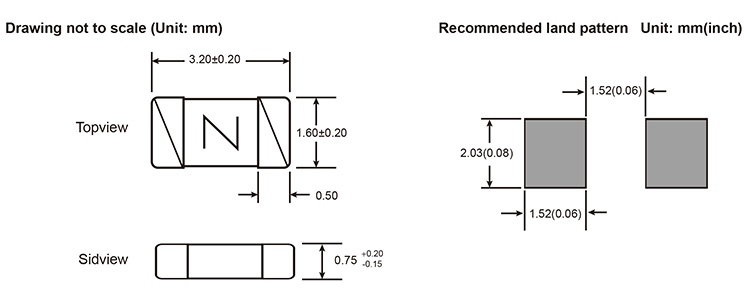

    快断型1206 50A一次性贴片保险丝尺寸规格及推荐的安装方式如下图：

    快断型1206 50A一次性贴片保险丝正常工作温度范围为：-55℃~+150℃，包装方式为编带卷盘包装，根据EIA标准481，在7英寸（178mm）卷筒上放置8mm胶带和卷筒，3000fuse/reel。

    更多大电流一次性贴片保险丝料号采购及咨询可咨询在线客服，深圳集电通一次性贴片保险丝厂家，技术工程师在线提供选型方案，免费供应样品测试！

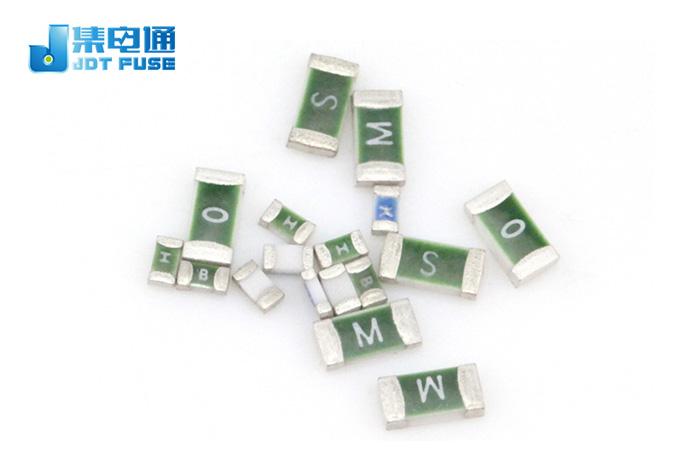

（JFC1206FS实拍图）
